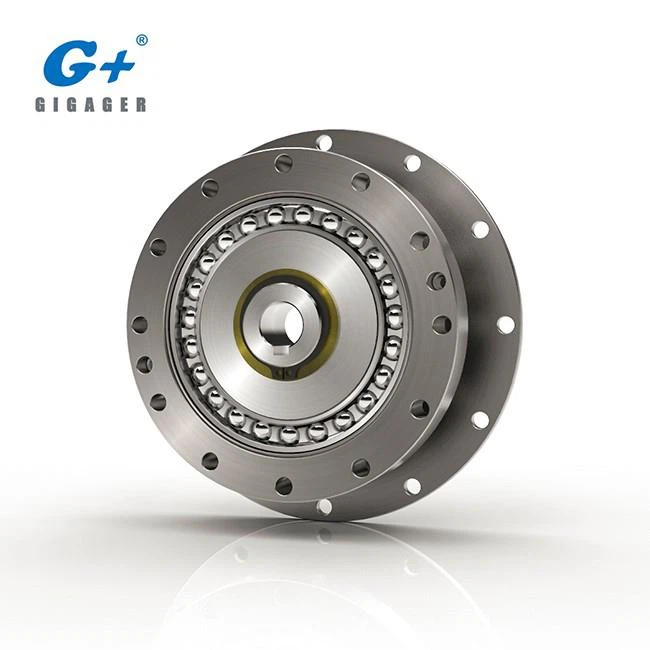

G + SHF 14 serija kompleta zupčanika ima površinu za montažu i veliku rupu. Dostupan u 4 omjera redukcije od 30: 1 do 100: 1, SHF nudi vršne momente od 9 do 54 N • m. Sastavljen od samo 3 jednostavna dijela (flexspline, generator valova i kružni spline), SHF serije su dizajnirane za direktnu integraciju u mašine i opremu.
1, broj modela
Serije | Veličina | Ratio | Tip |
SHF | 14 | 30/50/80/100 | 2A-R |
2, Tehnički podaci
Broj modela opreme | SHF-14-xx-2A-R | ||
Podaci o performansama zupčanika | |||
Serijski broj | Ratio | Ograničenje za ponovljeni moment | Granica za momentni vršni moment |
SHF-14-30-2A-R | 30 | 9 | 17 |
SHF-14-50-2A-R | 50 | 18 | 35. \ t |
SHF-14-80-2A-R | 80 | 23 | 47. \ t |
SHF-14-100-2A-R | 100 | 28 | 54 |
3, Crtanje
