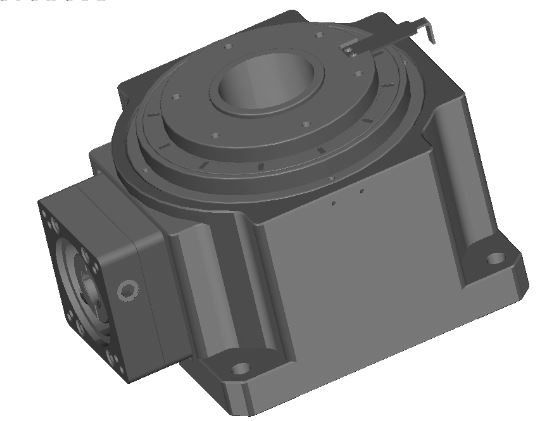

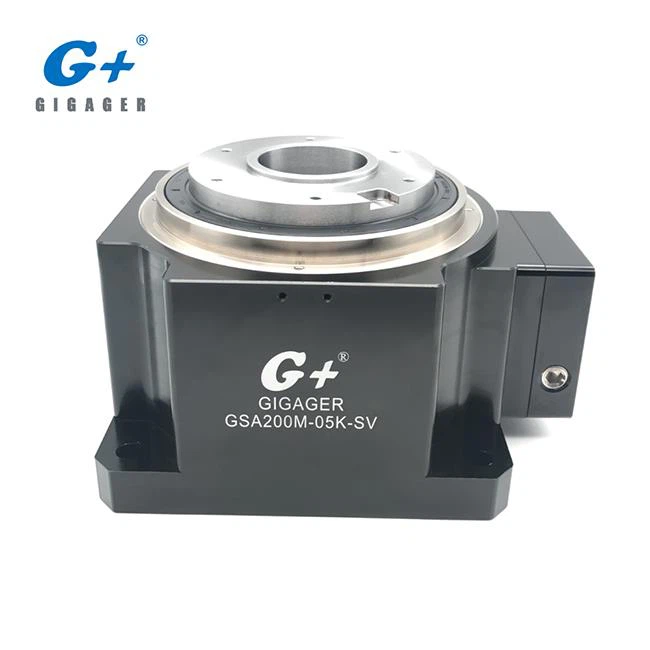

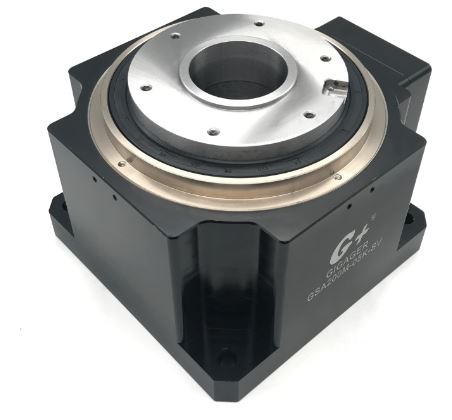

Ovo je Precision Right Angle Rotary Table model GSA200-05K-SV sa prenosnim omjerom 1: 5 veličine stolova 200mm za servo motor. Precision Right Angle Rotary Table čini ožičenje i cjevovod lakšim i jednostavnijim, a prednosti ove osobine su posebno izražene u kompliciranim okruženjima ožičenja i cjevovoda. Svojim dizajnerskim tijelom visoke čvrstoće može nositi veću aksijalno opterećenje više od Hollow Rotary Table do 5000N.

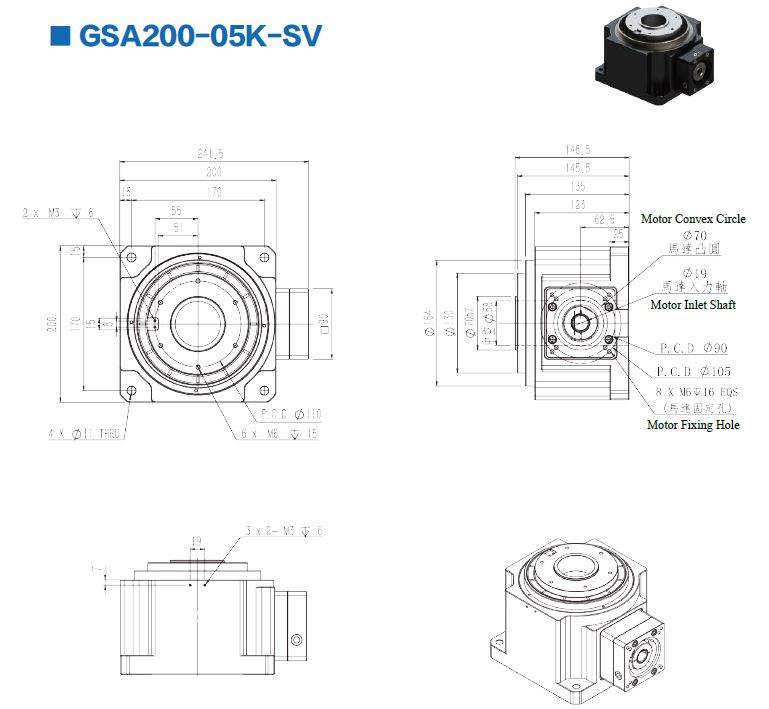

1. Specifikacija preciznog pravougaonog rotacionog stola GSA200-05K-SV
Parametar | ||
Tip motora | Marka 750W SV Motor | |
Dopušteni moment | Nm | 80 |
Dozvoljena ulazna brzina | rpm | 2000 |
Dopušteno aksijalno opterećenje | N | 5000 |
Ponovljivost | sek | ± 5 (0,001 °) |
Platform Flatness | mm | ± 0,005 |
Backlash | min | 1 |
Težina | kg | 18 |
Parametar motora | ||
Brand | Kod | Model |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
Oriental | O | DX475 |
Delta | T | ECMA-C30807 |
* Servo motor konfigurira korisnik. Gore navedeni model služi samo kao referenca
2. Šta je točni rotacioni sto?

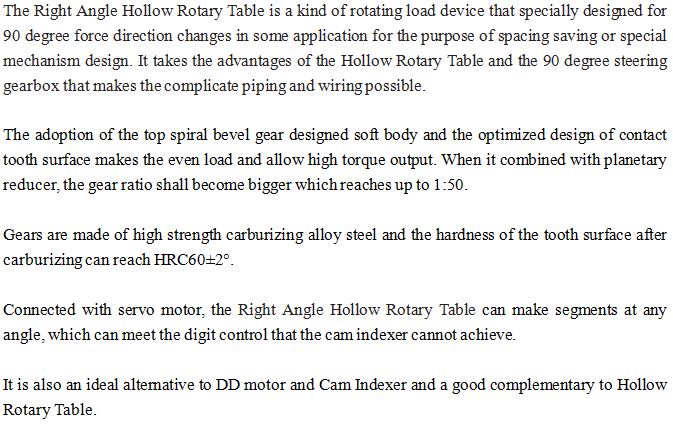

3. Koje su karakteristike proizvoda Precision Right Angle Rotary Table?

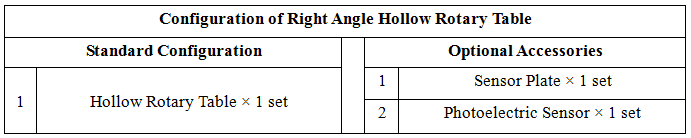

4. Konfiguracija sistema preciznog pravougaonog rotacionog stola

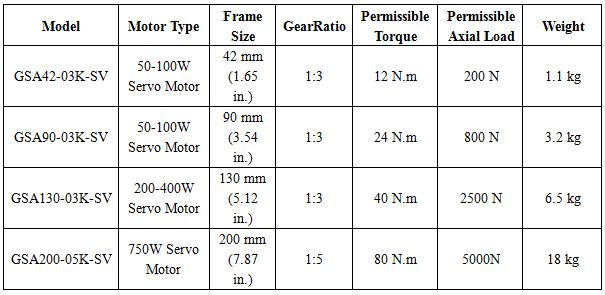

5. Koliko je modela dostupno?
Za više detalja pogledajte priloženi Katalog. (preuzmite PDF na ovoj stranici)

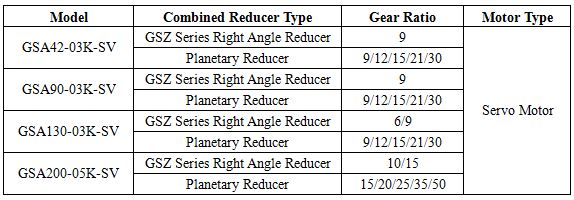

6. Kako postići veći odnos izlaznog omjera prijenosnika?

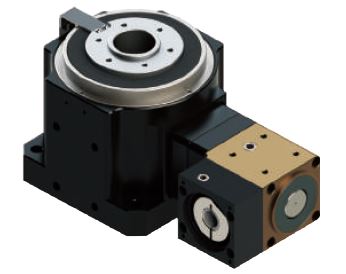

Kombinacija preciznog pravougaonog rotacionog stola sa planetarnim reduktorom
Kombinacija preciznog pravougaonog rotacionog stola sa pravougaonim reduktorom
7. Koji tip uređaja može koristiti precizan rotacioni stol?
Za više videa, kliknite na GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

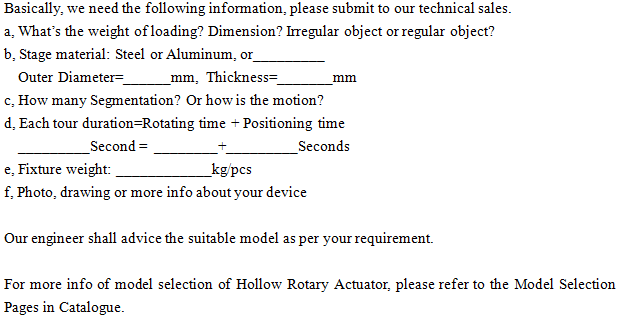

8. Kako odabrati pravi model za moj uređaj?
Za više informacija o odabiru modela šupljeg rotacijskog aktuatora, pogledajte stranice za odabir modela u katalogu.
9. Kako instalirati servo motor na precizan rotacijski stol?
Molimo pogledajte katalog ili kontaktirajte našu tehničku prodaju.

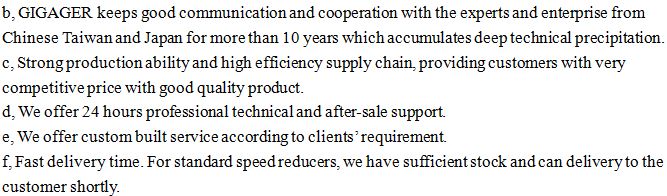

10. Zašto odabrati GIGAGER?

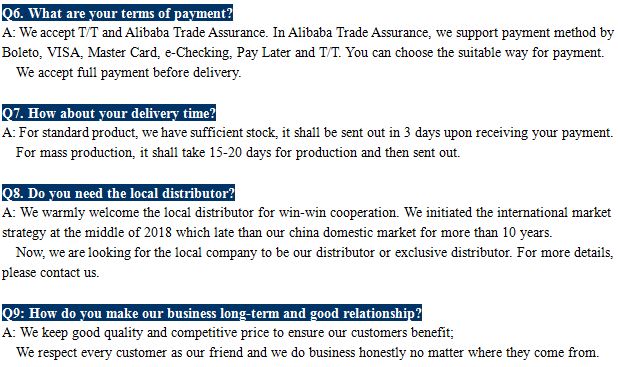

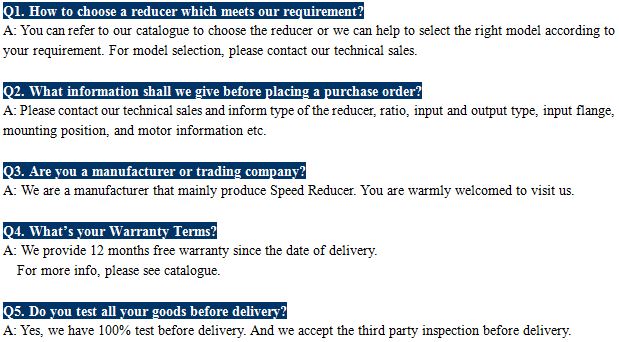

11. FAQ
Napomena 1: Zamjena momenta momenta
Torque Unit | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0.10197 | 10.197 | 0.7376 | 8.8509 |
1 N.cm | 10-2 | 1 | 1.0197 × 10-3 | 0.10197 | 7.376 × 10-3 | 8.8509 × 10-2 |
1 kgf.m | 9.8066 | 980.665 | 1 | 102 | 7.233 | 86.79 |
1 kgf.cm | 9.8066 × 10-2 | 9.8066 | 10-2 | 1 | 7.233 × 10-2 | 0.8680 |
1 lbf.ft | 1.356 | 1.356 × 102 | 0.1383 | 13.83 | 1 | 12 |
1 lbf.in | 0.113 | 11.3 | 1.152 × 10-2 | 1.152 | 8.333 × 10-2 | 1 |
Napomena 2: Kutne jedinice
Angle Units | Value | Simbol | Stenografija |
Degree | 1/360 Circle | ° | Deg |
Arc minute | 1/60 stepen | 'Number prost broj | arcmin, amin, MOA |
Arc-second | 1/60 arcmin | ”Prime Dvostruki prosti broj | arcsec |
1/1000 Arc Second | 1/1000 arcsec | mas |
